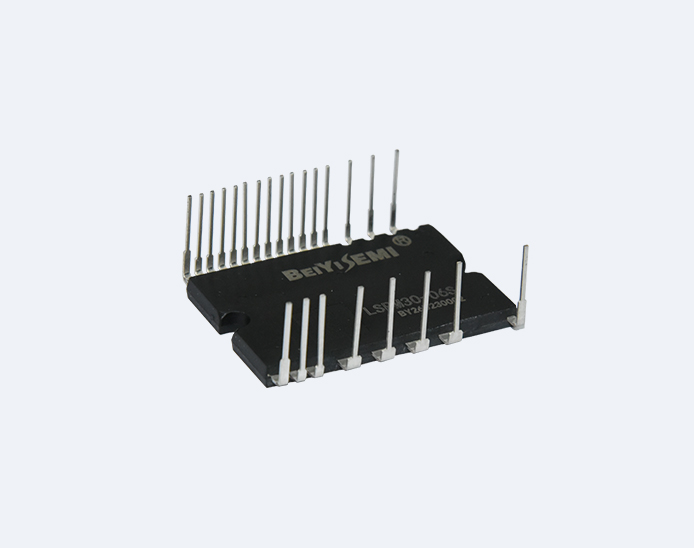

LSPM30-06S

  • IGBT驱动:增强型输入滤波,高速600V电平转换,电源欠压保护,短路(过流)保护

  • 故障信号:短路(过流)和电源欠压故障

  • 输入接口:兼容3.3V & 5V输入信号,高电平有效

  • 温度检测:负温度系数检测输出

  • 下桥臂IGBT发射极输出

  • 内置低损耗600V 20A IGBT三相逆变器

  • 内置自举二极管

产品应用

  • 空调&冰箱压缩机

  • 低功率变频器

内部电路图

规格参数

PackageTypeVCES(V)IC(A)Hi-Pot test
(Kv)
Recommended Switching Frequency(kHz)Recommended
Power(KW)
Thermal InterfaceBootstrap
Diode
Undervoltage protectionOvercurrent protectionTemperature outputInterlockingIGBT VCE(SAT)
(V)
FRD VCE(SAT)
(V)
Rth(j-c)
(max)(°C/W)
DIP25LSPM10-06S600V10A1.5201DBCYESYESYESVOTYES1.71.43
LSPM15-06S600V15A1.5201.5DBCYESYESYESVOTYES1.81.53
LSPM20-06S600V20A1.5202DBCYESYESYESVOTYES1.81.51.8
LSPM30-06S600V30A1.5203DBCYESYESYESVOTYES1.51.451.8
